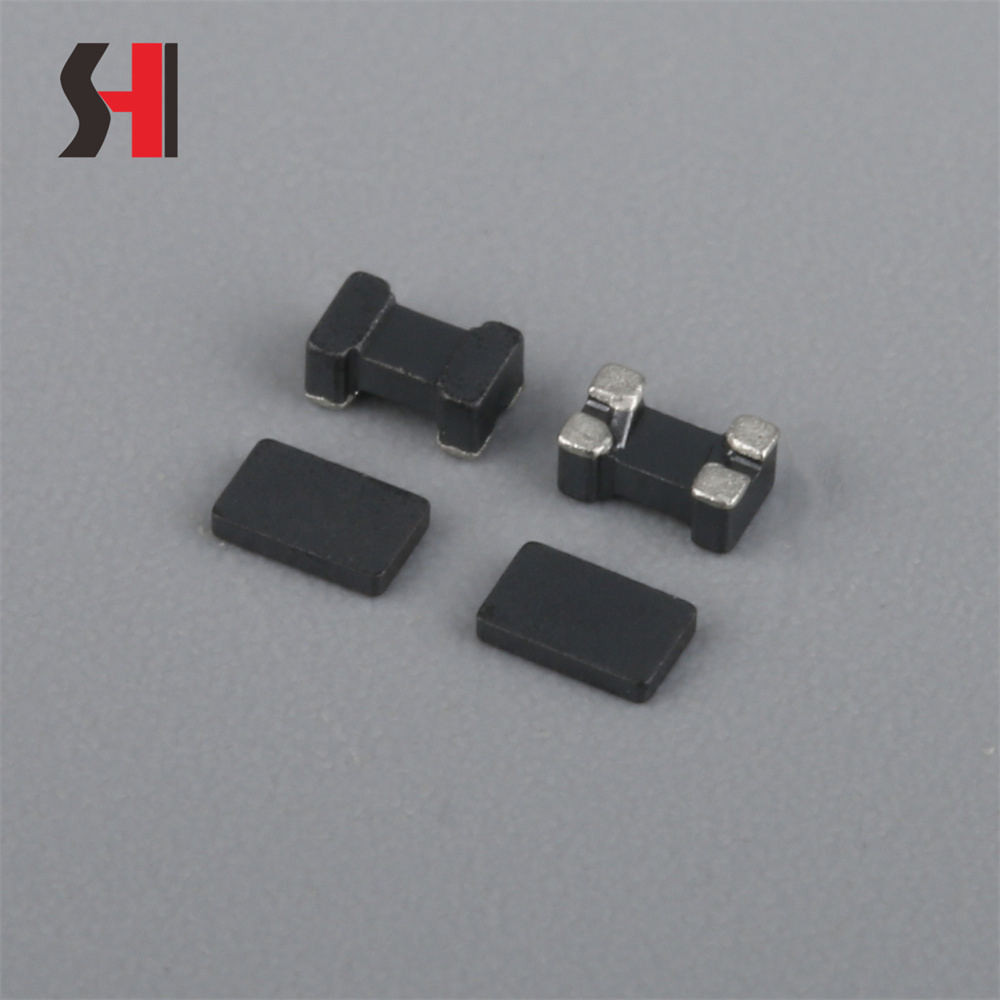

Высокопроизводительный синфазный дроссель для поверхностного монтажа

Этот высокопроизводительный дроссель для поверхностного монтажа, разработанный для современной электроники, требующей надежного подавления электромагнитных помех (ЭМП), является важным членом семейства электронных компонентов , обеспечивающим исключительную фильтрацию помех в компактном форм-факторе. Разработанный с двойной обмоткой с использованием провода UEW-φ0,035, расположенного в точной конфигурации 1P×9TS, он обеспечивает сбалансированные характеристики импеданса по обеим сигнальным линиям, что делает его идеальным для обеспечения целостности сигнала в дифференциальном режиме в высокоскоростных приложениях передачи данных и питания. Магнитный сердечник изготовлен из материала H42D — специального ферритового состава, который сохраняет стабильную проницаемость и низкие потери в сердечнике даже при различных условиях нагрузки и колебаниях температуры.

Обладая частотой собственного резонанса 100 МГц, этот синфазный дроссель эффективно подавляет высокочастотный шум, обычно встречающийся в импульсных источниках питания, интерфейсах USB, линиях HDMI и цепях связи Ethernet. Его номинальное сопротивление 600 Ом на целевой частоте обеспечивает надежное ослабление нежелательных синфазных сигналов без существенного влияния на полезные дифференциальные сигналы. Компонент помещен в стандартный корпус SOP для поверхностного монтажа, что обеспечивает плавную интеграцию в автоматизированные процессы сборки и снижает общие требования к пространству на плате, что делает его одним из наиболее универсальных индукторов для конструкций, чувствительных к электромагнитным помехам.

Этот ультратонкий дроссель размером всего 2,08 × 1,26 × 0,88 мм с максимальной монтажной высотой 1,4 мм идеально подходит для тонкой бытовой электроники, такой как смартфоны, планшеты, носимые устройства и компактные модули IoT. Допуск по толщине 1,2±0,20 мм обеспечивает постоянную механическую посадку и надежность паяного соединения во время пайки оплавлением. Надежно работая в промышленном диапазоне температур от -40℃ до +85℃, он сохраняет стабильность производительности в сложных условиях, включая автомобильные информационно-развлекательные системы, промышленные блоки управления и наружное сетевое оборудование.

Допуск сопротивления ±20% тщательно откалиброван, чтобы сбалансировать экономическую эффективность и функциональную стабильность, что делает этот индуктор подходящим для средних и больших объемов производства, где производительность и повторяемость имеют решающее значение. В отличие от традиционных альтернатив со сквозными отверстиями, его конструкция для поверхностного монтажа устраняет паразитную индуктивность, связанную с выводами, и снижает электромагнитное излучение от выводов компонентов. Инженеры-проектировщики часто выбирают этот тип синфазного дросселя при решении проблем соответствия FCC или CE, связанных с кондуктивными и излучаемыми излучениями, используя его возможности в качестве ключевого решения для фильтрации электромагнитных помех среди пассивных электронных компонентов .

Общие соображения при проектировании включают в себя правильную компоновку печатной платы, чтобы минимизировать площадь контура, избегать размещения рядом с сильноточными дорожками, которые могут вызвать перекрестные помехи, и обеспечивать наличие соответствующих термозащитных площадок для пайки. Несмотря на свой небольшой размер, этот дроссель демонстрирует превосходную работу по току насыщения и минимальную деградацию смещения постоянного тока, обеспечивая долгосрочную эксплуатационную надежность в приложениях для передачи питания по линии передачи данных (PoDL) и в приложениях фильтрации преобразователей постоянного тока. Являясь одним из самых эффективных индукторов поверхностного монтажа, доступных сегодня, он продолжает удовлетворять растущие потребности компактных, высокопроизводительных электронных систем.
