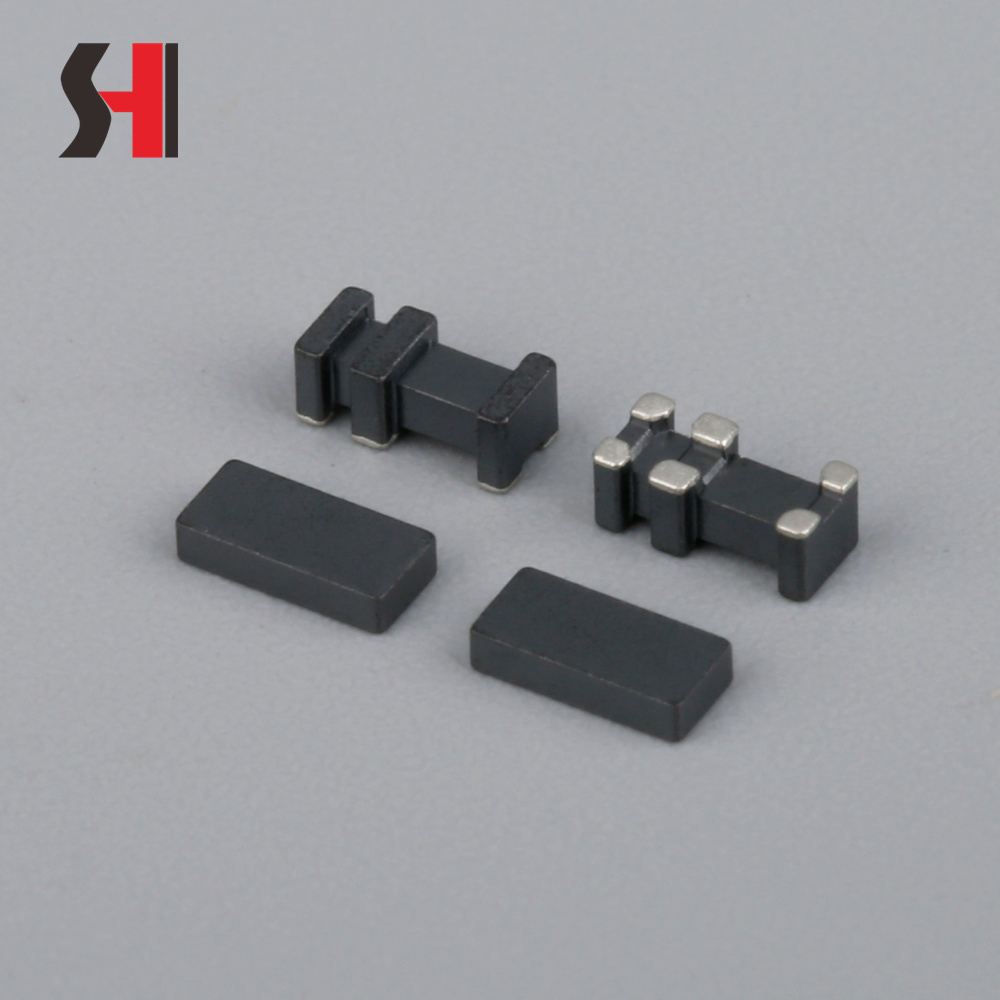

Низкопрофильный синфазный индуктор SMD с двойной катушкой

Этот низкопрофильный дроссель для поверхностного монтажа с двойной катушкой, разработанный для печатных плат высокой плотности, где пространство и производительность имеют решающее значение, представляет собой специализированный тип синфазного дросселя , который обеспечивает превосходную фильтрацию синфазных помех в удивительно компактном корпусе. Используя прецизионную конфигурацию провода 2UEW-φ0,035 со схемой 1P×9TS, он обеспечивает симметричный импеданс между обоими проводниками, что делает его очень эффективным в подавлении электромагнитных помех в линиях дифференциальных сигналов. Магнитный сердечник изготовлен из ферритового материала H20C, выбранного благодаря его стабильным магнитным свойствам, низким гистерезисным потерям и стабильным характеристикам в широком диапазоне температур — ключевым характеристикам, которые делают это устройство одним из самых надежных пассивных электронных компонентов для контроля электромагнитных помех.

Благодаря собственной резонансной частоте 100 МГц и номинальному сопротивлению 600 Ом этот дроссель превосходно фильтрует высокочастотный шум, создаваемый импульсными регуляторами, цифровыми процессорами и высокоскоростными интерфейсами передачи данных, такими как USB 3.0, HDMI и Ethernet. Его инкапсуляция SOP поддерживает стандартные процессы пайки оплавлением, обеспечивая совместимость с автоматизированными производственными линиями, сохраняя при этом механическую прочность во время термоциклирования. Максимальная установленная высота всего 1,4 мм делает его идеальным для ультратонких устройств, включая смартфоны, планшеты, умные часы и портативную медицинскую электронику, где внутренний зазор крайне ограничен. Являясь одним из наиболее компактных индукторов в современном схемотехнике, он позволяет инженерам соответствовать строгим требованиям к форм-фактору без ущерба для производительности.

Компонент доступен в двух тесно связанных физических вариантах — H20C 3,38×1,58×0,70-E и H20C DRS 3,36×1,60×1,32-6P — оба разработаны с учетом строгих стандартов надежности на уровне платы. Допуск по толщине 1,2±0,20 мм гарантирует постоянную высоту зазора и целостность паяного соединения, снижая риск образования надгробий или смещения во время сборки. Надежно работая при температуре от -40℃ до +85℃, он стабильно работает как в потребительских, так и в промышленных средах, включая автомобильные информационно-развлекательные системы, шлюзы Интернета вещей и модули периферийных вычислений — приложения, где надежные электронные компоненты не подлежат обсуждению.

Инженеры часто сталкиваются с проблемами кондуктивных излучений во время испытаний на соответствие ЭМС; Этот синфазный дроссель напрямую решает эти проблемы, ослабляя синфазные токи, не нарушая при этом предполагаемые дифференциальные сигналы. Допуск сопротивления ±20% обеспечивает практический баланс между экономической эффективностью и функциональной повторяемостью, подходящий для производства средних и больших объемов. В отличие от громоздких дросселей со сквозными отверстиями, эта конструкция для поверхностного монтажа минимизирует паразитную индуктивность и уменьшает излучение от выводов компонентов, усиливая свою роль высокопроизводительного решения среди современных индукторов .

При интеграции этого дросселя в печатную плату проектировщики должны размещать его как можно ближе к источникам шума или портам ввода-вывода, использовать короткие и симметричные дорожки для обеих обмоток и избегать прокладки под ним сильноточных путей, чтобы предотвратить магнитную связь. Несмотря на свои миниатюрные размеры, он демонстрирует превосходные характеристики насыщения и поддерживает стабильный импеданс в типичных условиях смещения постоянного тока, обеспечивая долговременную надежность как в сетях электропитания, так и в приложениях обеспечения целостности сигнала. Для проектных групп, стремящихся эффективно снизить электромагнитные помехи, этот синфазный дроссель станет важным компонентом в более широкой экосистеме высококачественных электронных компонентов и прецизионных индукторов .
