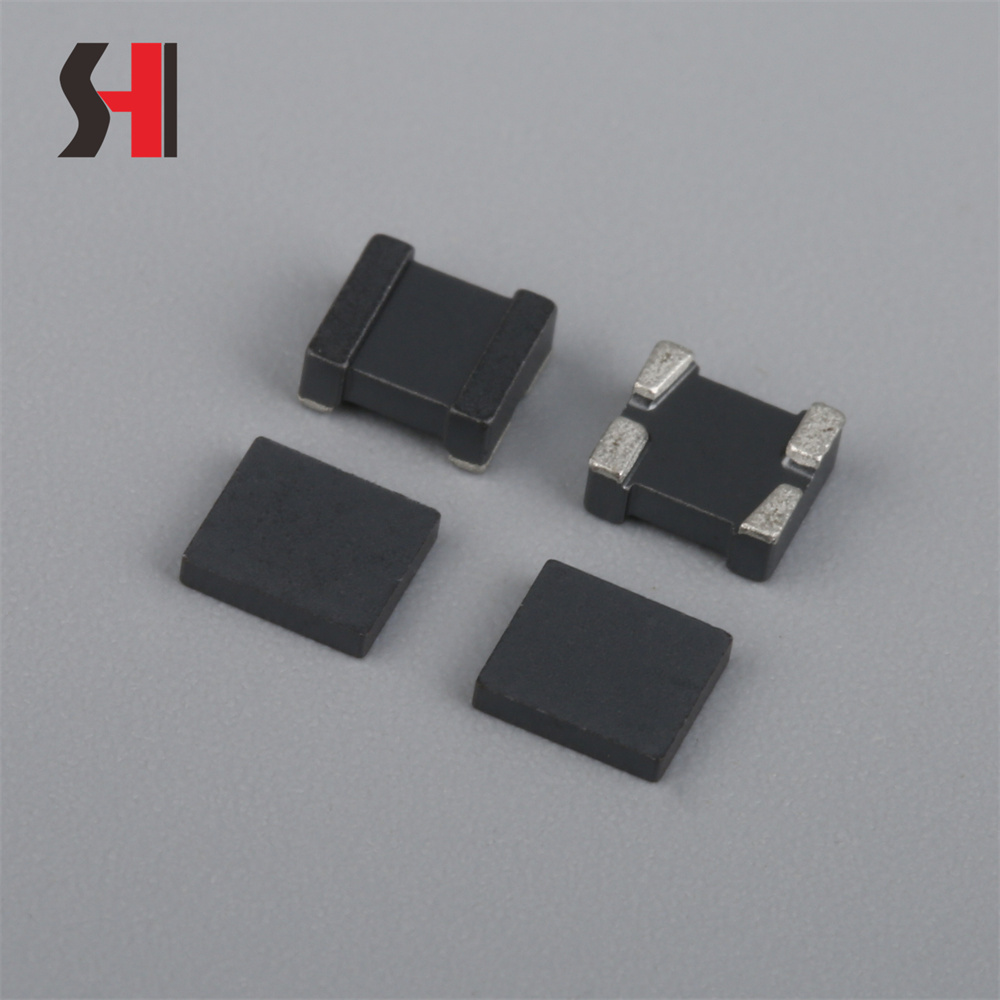

Компактный силовой индуктор 1,0 мкГн для преобразования

Этот компактный дроссель для поверхностного монтажа, разработанный для обеспечения эффективности и надежности в современных системах управления питанием, обеспечивает стабильную работу в широком спектре приложений преобразования постоянного тока в постоянный. Благодаря минимальной индуктивности 1,0 мкГн (сохраняемой даже в конфигурации с параллельными обмотками) и низкопрофильному форм-фактору размером всего 3,50 мм × 3,15 мм × 1,37 мм (с максимальной высотой установки 2,2 мм) он идеально подходит для компактных, но энергоемких конструкций, таких как серверные материнские платы, телекоммуникационные силовые модули, промышленные платы управления и автомобильная электроника. Несмотря на свою небольшую площадь, компонент выдерживает значительные токовые нагрузки благодаря своей прочной конструкции с двойной катушкой, намотанной эмалированным медным проводом 2UEW-φ0,10 с точной компоновкой 1P×10TS, что обеспечивает сбалансированный магнитный поток и снижение насыщения сердечника в динамических условиях эксплуатации.

Магнитный сердечник изготовлен из ферритового материала H20C, выбранного из-за его высокой плотности потока насыщения и низких потерь в сердечнике на низких и средних частотах. Это делает дроссель особенно эффективным в понижающих, повышающих и повышающе-понижающих топологиях, где постоянная индуктивность при смещении постоянного тока необходима для стабильного регулирования выходного сигнала. Его собственная резонансная частота 100 кГц при напряжении 0,1 В отражает оптимизацию для низкочастотных силовых приложений, а не для высокоскоростной фильтрации сигналов — ключевое отличие от устройств с синфазным дросселем, используемых для подавления электромагнитных помех в линиях передачи данных. Вместо этого этот компонент превосходно сохраняет энергию, сглаживает пульсации тока и стабилизирует переходные процессы в импульсных источниках питания (SMPS).

Индуктор, заключенный в прочный корпус SOP (Small Outline Package), поддерживает автоматическую сборку и стандартные процессы пайки оплавлением. Контролируемый допуск по толщине 2,0 ± 0,20 мм обеспечивает равномерную высоту зазора по всей печатной плате, сводя к минимуму такие риски, как образование надгробий, плохое смачивание или механическое воздействие во время термоциклирования. Надежно работая во всем промышленном диапазоне температур от -40 ℃ до +85 ℃, он сохраняет стабильные электрические характеристики даже в суровых условиях, что делает его надежным выбором среди критически важных пассивных электронных компонентов для долгосрочного применения.

В отличие от индукторов формирования сигнала или синфазных дросселей, ориентированных на электромагнитные помехи , в этом устройстве приоритет отдается энергоемкости, термической устойчивости и стабильности индуктивности, а не сверхвысокочастотному отклику. Конструкторы часто сталкиваются с такими проблемами, как слышимый вой катушки, насыщение дросселя или температурный разгон в компактных силовых каскадах; этот индуктор смягчает подобные проблемы благодаря сердечнику H20C с высокой проницаемостью и симметричной структуре с двойной обмоткой, которая повышает эффективность разделения тока и уменьшает магнитные поля утечки, которые могут мешать работе близлежащих чувствительных цепей.

При интеграции этого индуктора в печатную плату инженеры должны обеспечить достаточный медный залив для рассеивания тепла, избегать размещения аналоговых датчиков или усилителей с высоким коэффициентом усиления в непосредственной близости из-за потенциальной магнитной связи и поддерживать симметричную прокладку трасс для обеих обмоток, чтобы сохранить баланс — особенно в многофазных или чередующихся преобразователях. Его формат для поверхностного монтажа устраняет необходимость сверления сквозных отверстий, оптимизирует производство и повышает механическую надежность в условиях высокой вибрации, например, в автомобильном или промышленном оборудовании.

Являясь частью более широкой экосистемы силовых индукторов , этот компонент представляет собой разумный компромисс между размером, токовыми возможностями и экономической эффективностью. Он не предназначен для фильтрации синфазных помех (эта роль принадлежит специализированным синфазным дросселям ), а скорее служит основополагающим строительным блоком в эффективных сетях подачи электроэнергии. Для проектных групп, разрабатывающих компактные, высоконадежные системы питания, этот дроссель предлагает проверенное масштабируемое решение в рамках основного портфеля высокопроизводительных электронных компонентов, необходимых для электроники нового поколения.
