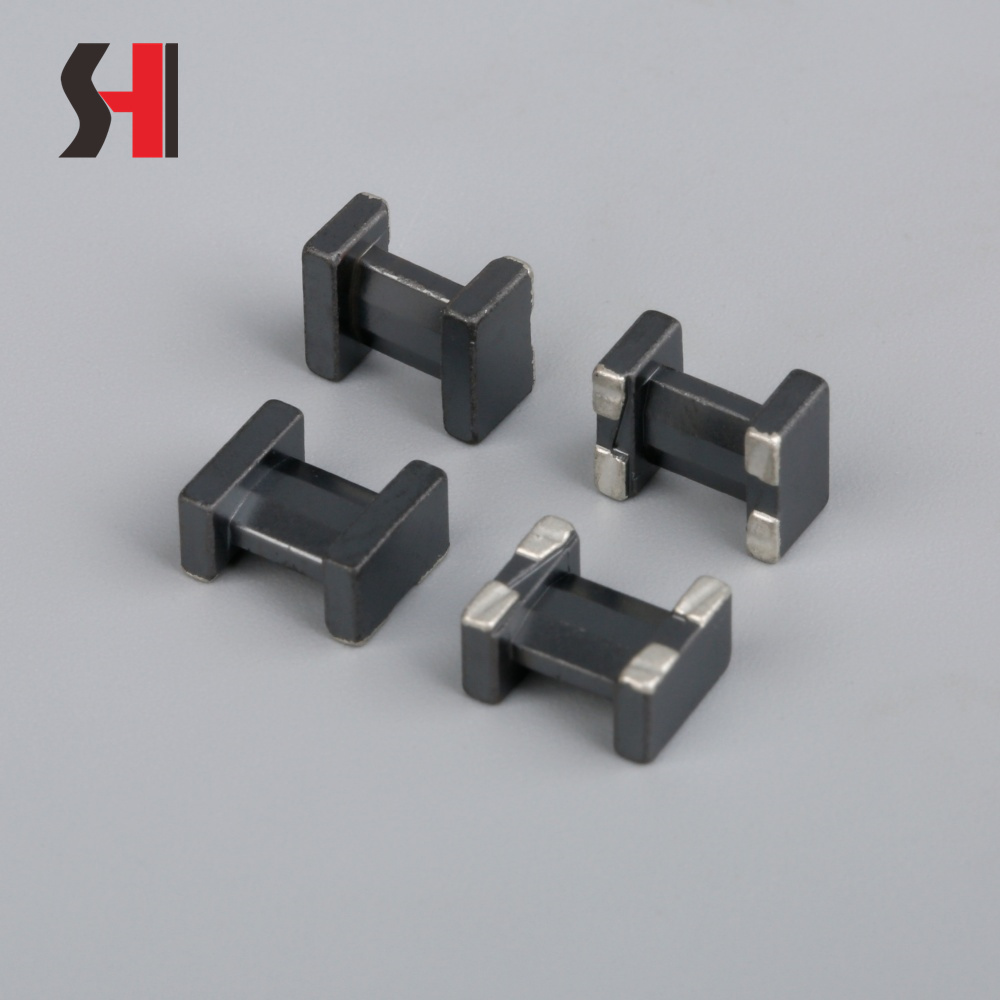

Силовой индуктор SMD с двойной катушкой

Этот сильноточный силовой индуктор для поверхностного монтажа, разработанный для требовательных приложений преобразования энергии, является ключевым членом семейства индукторов и имеет прочную конструкцию с двойной катушкой, в которой используется провод 2UEW-φ0,35, намотанный в точной конфигурации 1P×7TS. Благодаря номинальной индуктивности 4,70 мкГн ±30 % — как в стандартной, так и в параллельной конфигурациях — он обеспечивает стабильное накопление энергии и эффективную фильтрацию в преобразователях постоянного тока, стабилизаторах напряжения и импульсных источниках питания. Магнитный сердечник изготовлен из ферритового материала H20C, выбранного из-за его высокой плотности потока насыщения и низких потерь в сердечнике на низких рабочих частотах, что обеспечивает надежную работу даже в условиях тяжелых нагрузок. Являясь одним из наиболее важных пассивных электронных компонентов в силовой электронике, он обеспечивает эффективную передачу энергии, сохраняя при этом стабильность системы.

Этот дроссель, заключенный в прочный корпус SOP, предназначен для автоматизированной сборки на поверхности, сохраняя при этом превосходную механическую стабильность. Его компактные размеры (7,40 × 6,00 мм) и высота 3,80 мм, а максимальная установленная высота 3,4 мм делают его подходящим для ограниченных в пространстве, но энергоемких конструкций, таких как серверные материнские платы, промышленные приводы двигателей, силовые модули телекоммуникаций и автомобильная электроника. Допуск по толщине 3,2±0,20 мм обеспечивает постоянство зазора и надежность паяного соединения во время процессов оплавления, снижая риск деформации или смещения. Хотя этот силовой дроссель не является синфазным дросселем , который устраняет электромагнитные помехи в сигнальных линиях, он выполняет дополнительную роль, стабилизируя поток тока и минимизируя пульсации в мощных цепях.

Этот компонент надежно работает в промышленном диапазоне температур от -40℃ до +85℃ и сохраняет стабильные электрические характеристики в суровых условиях. Его собственная резонансная частота 100 кГц при напряжении 0,1 В указывает на оптимальную производительность в низкочастотных силовых приложениях, где минимизация пульсаций тока и стабилизация выходного напряжения имеют решающее значение. В отличие от высокочастотных сигнальных индукторов или синфазных дросселей, ориентированных на электромагнитные помехи, в этой модели приоритет отдается энергоемкости и термической устойчивости, а не сверхвысокоскоростному отклику, что делает ее идеальной для фильтрации объемной мощности, а не для подавления радиочастотных помех или помех в линиях передачи данных. Это различие подчеркивает его особую роль среди основных электронных компонентов, используемых в современных силовых архитектурах.

Конструкторы часто сталкиваются с такими проблемами, как насыщение дросселя, слышимый вой катушки или температурный разгон в цепях большой мощности; Этот индуктор решает эти проблемы благодаря сердечнику H20C с высокой проницаемостью и сбалансированной структуре с двойной обмоткой, которая уменьшает магнитную утечку и повышает эффективность разделения тока. Допуск индуктивности ±30% отражает практическую вариативность производства, но при этом отвечает функциональным требованиям в неточных силовых каскадах, что часто встречается в чувствительных к стоимости, но ориентированных на производительность приложениях. Хотя он и не выполняет функции синфазного дросселя , его способность поддерживать чистую подачу энергии косвенно поддерживает общую электромагнитную совместимость в сложных системах, состоящих из разнообразных электронных компонентов .

При интеграции этого индуктора в печатную плату инженеры должны обеспечить достаточную медную заливку для рассеивания тепла, избегать размещения рядом чувствительных аналоговых компонентов из-за потенциальной магнитной связи и поддерживать симметричную прокладку трасс для обеих обмоток для сохранения баланса. Он особенно эффективен в понижающих, повышающих и понижающе-повышающих топологиях, где важна постоянная индуктивность при смещении постоянного тока. Благодаря форм-фактору для поверхностного монтажа он устраняет необходимость сверления сквозных отверстий, оптимизирует производство и повышает надежность на уровне платы в условиях высокой вибрации. Этот индуктор представляет собой разумный компромисс между размером, допустимым током и стоимостью, что делает его идеальным выбором среди силовых индукторов для современной электроники, требующей надежных и компактных решений для хранения энергии.
