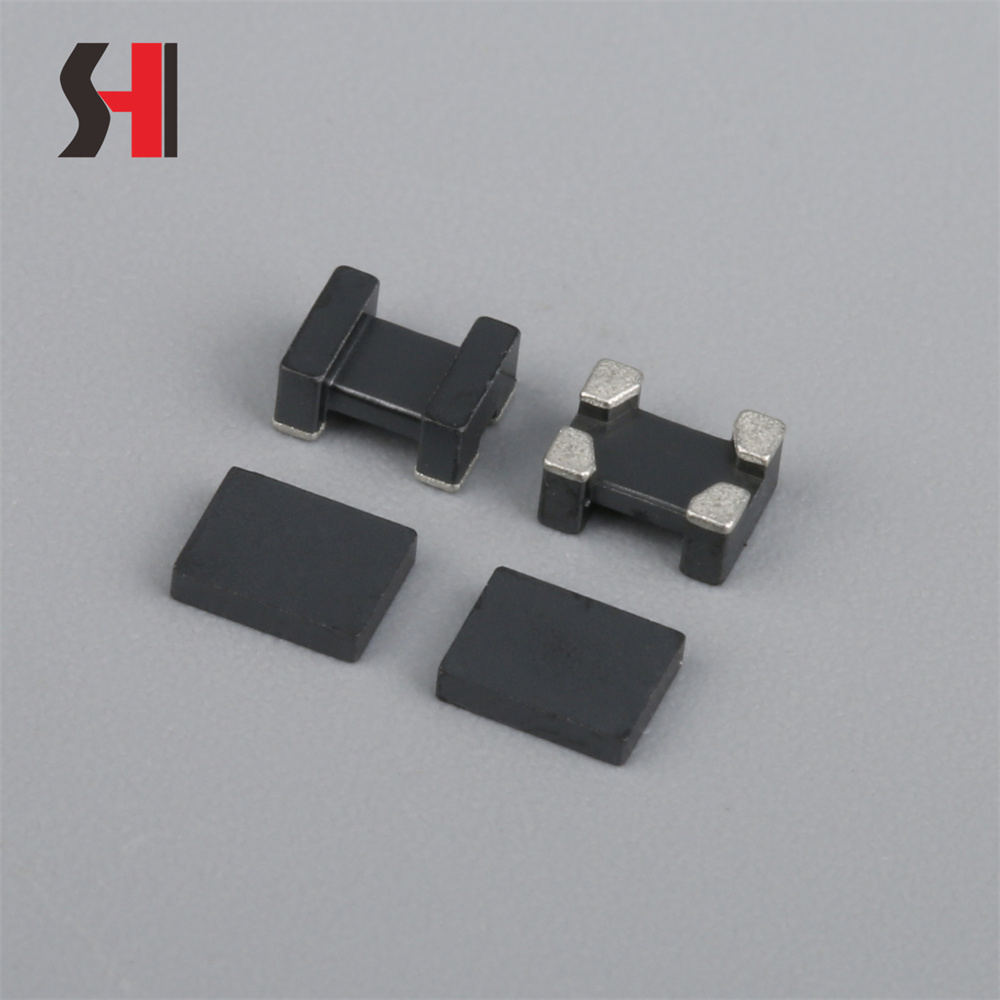

Синфазный индуктор 600 Ом для линий передачи данных

Этот компактный дроссель для поверхностного монтажа, разработанный с учетом строгих требований современных печатных плат высокой плотности, функционирует как высокоэффективный синфазный дроссель, оптимизированный для контроля электромагнитных помех в быстро меняющихся цифровых средах. Имея размеры всего 3,20 × 2,50 мм, высоту корпуса всего 0,65 мм и максимальную установленную высоту 1,4 мм, он обеспечивает исключительную экономию пространства без ущерба для возможностей фильтрации, что делает его идеальным для сверхтонкой бытовой электроники, такой как смартфоны, умные часы, беспроводные наушники, планшеты и компактные периферийные устройства IoT, где каждый миллиметр имеет значение.

Благодаря номинальному сопротивлению 600 Ом и частоте собственного резонанса 100 МГц этот компонент эффективно подавляет высокочастотный синфазный шум, который обычно возникает из-за импульсных регуляторов, тактовых сигналов и высокоскоростных последовательных интерфейсов, таких как USB, HDMI, MIPI и Ethernet. Его конструкция с двойной катушкой, намотанная эмалированным медным проводом 2UEW-φ0,035 по точной схеме 1P×9TS, обеспечивает сбалансированную индуктивность и симметричные пути прохождения сигнала, что имеет решающее значение для поддержания целостности сигнала и подавления электромагнитных помех. В отличие от силовых индукторов общего назначения, используемых для хранения энергии, это устройство разработано специально для дифференциальной защиты сигнальных линий, обеспечивая минимальные вносимые потери для необходимых данных и одновременно ослабляя мешающие шумы.

Магнитный сердечник изготовлен из ферритового материала H80D, выбранного из-за его стабильной проницаемости, низких потерь на гистерезис и стабильных характеристик во всем промышленном диапазоне рабочих температур от -40 ℃ до +85 ℃. Такая термостойкость обеспечивает надежную работу как домашних потребительских гаджетов, используемых внутри помещений, так и более требовательных устройств, таких как электроника автомобильного салона, промышленные датчики и наружные коммуникационные модули. Индуктор, заключенный в прочный корпус SOP (Small Outline Package), полностью совместим со стандартными процессами пайки оплавлением и автоматизированными сборочными линиями, поддерживая высокопроизводительное производство в больших масштабах.

Допуск по толщине 1,2±0,20 мм гарантирует равномерную высоту зазоров во время сборки печатной платы, что значительно снижает распространенные производственные проблемы, такие как образование надгробий, перекос или несогласованные паяные соединения. Допуск на сопротивление ±20% отражает практическую вариативность производства, в то же время отвечая функциональным требованиям в экономичных, но ориентированных на производительность приложениях, обеспечивая оптимальный баланс между доступностью и надежностью для средних и больших объемов производства.

Среди основных пассивных электронных компонентов этот индуктор решает одну из наиболее сложных задач в современном проектировании печатных плат: прохождение строгих испытаний на соответствие ЭМС без изменения всей схемы. Размещая этот синфазный дроссель рядом с портами ввода-вывода или рядом с генерирующими шум микросхемами, инженеры могут значительно снизить как кондуктивные, так и излучаемые помехи. Лучшие методы компоновки включают использование коротких симметричных дорожек для обеих обмоток и отказ от прокладки сильноточных или аналогово-чувствительных линий под компонентом во избежание нежелательной магнитной связи.

Несмотря на свою миниатюрность — одну из самых маленьких в своем классе — этот дроссель сохраняет превосходные характеристики насыщения и стабильный импеданс в типичных условиях смещения постоянного тока, обеспечивая долговременную надежность как в сетях подачи электроэнергии, так и в высокоскоростных сигнальных цепях. Для групп разработчиков, разрабатывающих компактную, высокопроизводительную электронику, которая должна соответствовать мировым нормативным стандартам, это устройство представляет собой стратегический выбор в рамках более широкого ассортимента прецизионных индукторов и критически важных электронных компонентов для подавления электромагнитных помех следующего поколения.
