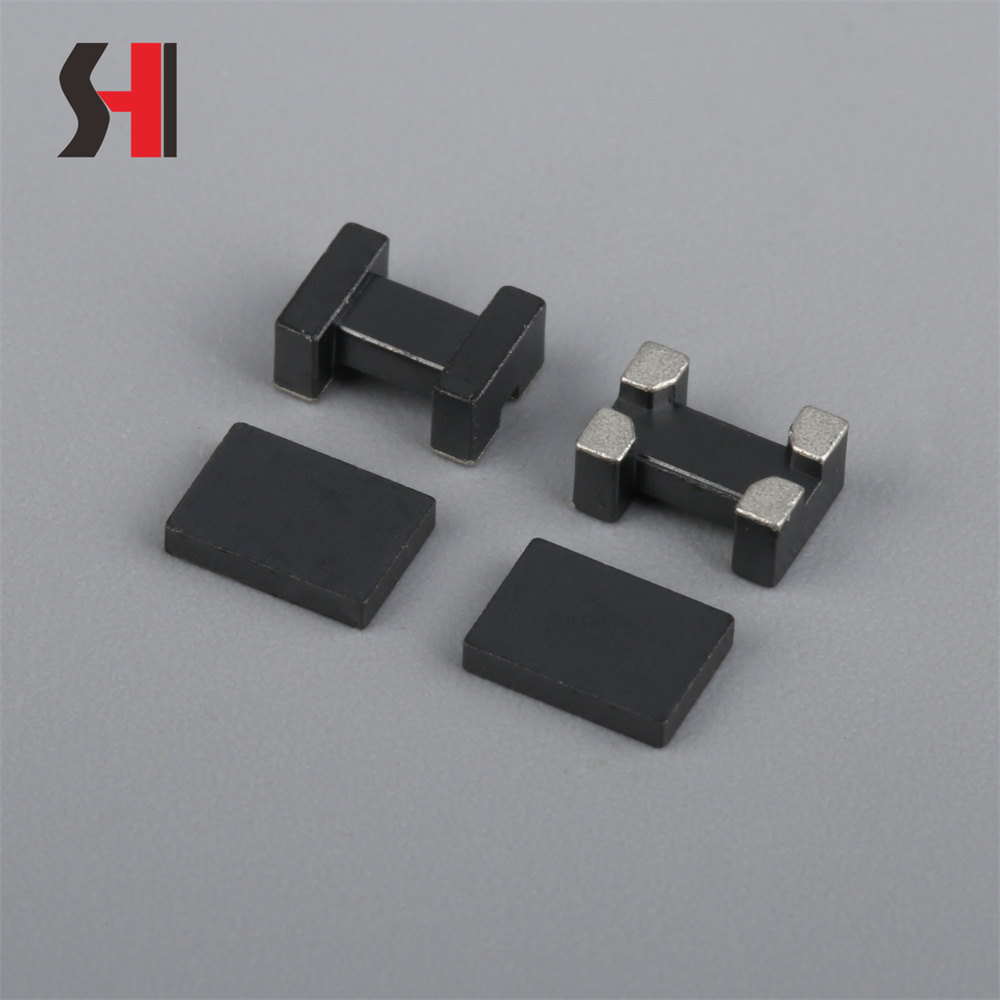

Синфазный индуктор для подавления электромагнитных помех

Этот ультратонкий дроссель для поверхностного монтажа, разработанный для компактной электроники нового поколения, обеспечивает исключительное подавление электромагнитных помех (ЭМП) без ущерба для пространства на плате или целостности сигнала. Благодаря максимальной установленной высоте всего 1,4 мм и компактным размерам 4,50 × 3,20 мм он идеально подходит для приложений с ограниченным пространством, таких как смартфоны, планшеты, носимые устройства, датчики Интернета вещей и портативное медицинское оборудование. Несмотря на свой миниатюрный форм-фактор, компонент сохраняет надежную работу благодаря своей архитектуре с двумя катушками, выполненной из провода 2UEW-φ0,035 с точной конфигурацией обмотки 1P×9TS, что обеспечивает симметричный импеданс и эффективное подавление синфазных шумов в высокоскоростных дифференциальных линиях.

Являясь специализированным типом синфазного дросселя , этот дроссель предназначен для нежелательных синфазных токов, которые часто вызывают нарушения соответствия во время испытаний на электромагнитную совместимость (ЭМС) FCC или CE. Он имеет номинальное сопротивление 600 Ом на целевой частоте и собственную резонансную частоту 100 МГц, что делает его высокоэффективным при фильтрации высокочастотного шума, создаваемого импульсными источниками питания, интерфейсами USB 3.x/4, HDMI, Ethernet и другими высокоскоростными каналами передачи данных. В отличие от стандартных силовых индукторов, предназначенных для хранения энергии, это устройство оптимизировано специально для контроля электромагнитных помех в сигнальной линии, обеспечивая минимальные вносимые потери для дифференциальных сигналов и одновременно агрессивно ослабляя синфазные помехи.

Компонент, созданный с использованием ферритового магнитного сердечника H80D, демонстрирует стабильные магнитные свойства в промышленном диапазоне рабочих температур от -40 ℃ до +85 ℃. Такой выбор материала обеспечивает низкие потери в сердечнике и постоянную проницаемость при различных тепловых и электрических нагрузках, повышая долгосрочную надежность в сложных условиях, таких как автомобильные информационно-развлекательные системы, модули промышленной автоматизации и наружное сетевое оборудование. Индуктор, заключенный в стандартный корпус для поверхностного монтажа SOP, поддерживает автоматическую сборку и выдерживает несколько циклов пайки оплавлением без ухудшения качества. Допуск по толщине 1,2±0,20 мм гарантирует равномерную высоту зазора, снижая риски, такие как образование надгробий или плохое смачивание припоя во время массового производства.

Среди основных пассивных электронных компонентов этот индуктор решает важную задачу проектирования: баланс миниатюризации с характеристиками электромагнитных помех. Инженеры часто сталкиваются с проблемой кондуктивных выбросов в плотно упакованных печатных платах; установка высокопроизводительного синфазного дросселя рядом с портами ввода-вывода или источниками шума значительно снижает как излучаемые, так и кондуктивные помехи. Допуск на сопротивление ±20% отражает практическую вариативность производства, сохраняя при этом функциональную согласованность в приложениях среднего и большого объема, где производительность и экономическая эффективность имеют первостепенное значение.

При реализации этого компонента рекомендуется размещать его как можно ближе к точкам входа/выхода шума, использовать симметричную прокладку трасс для обеих обмоток и избегать сильноточных дорожек под деталью, чтобы предотвратить магнитную связь. Его низкопрофильный дизайн обеспечивает более изящный внешний вид продукта без ущерба для соответствия нормативным требованиям или точности сигнала. Независимо от того, используется ли этот дроссель в бытовой электронике, телекоммуникационной инфраструктуре или периферийных вычислительных устройствах, он выделяется как надежное и компактное решение в более широкой экосистеме высокопроизводительных индукторов , синфазных дросселей и критически важных электронных компонентов .
