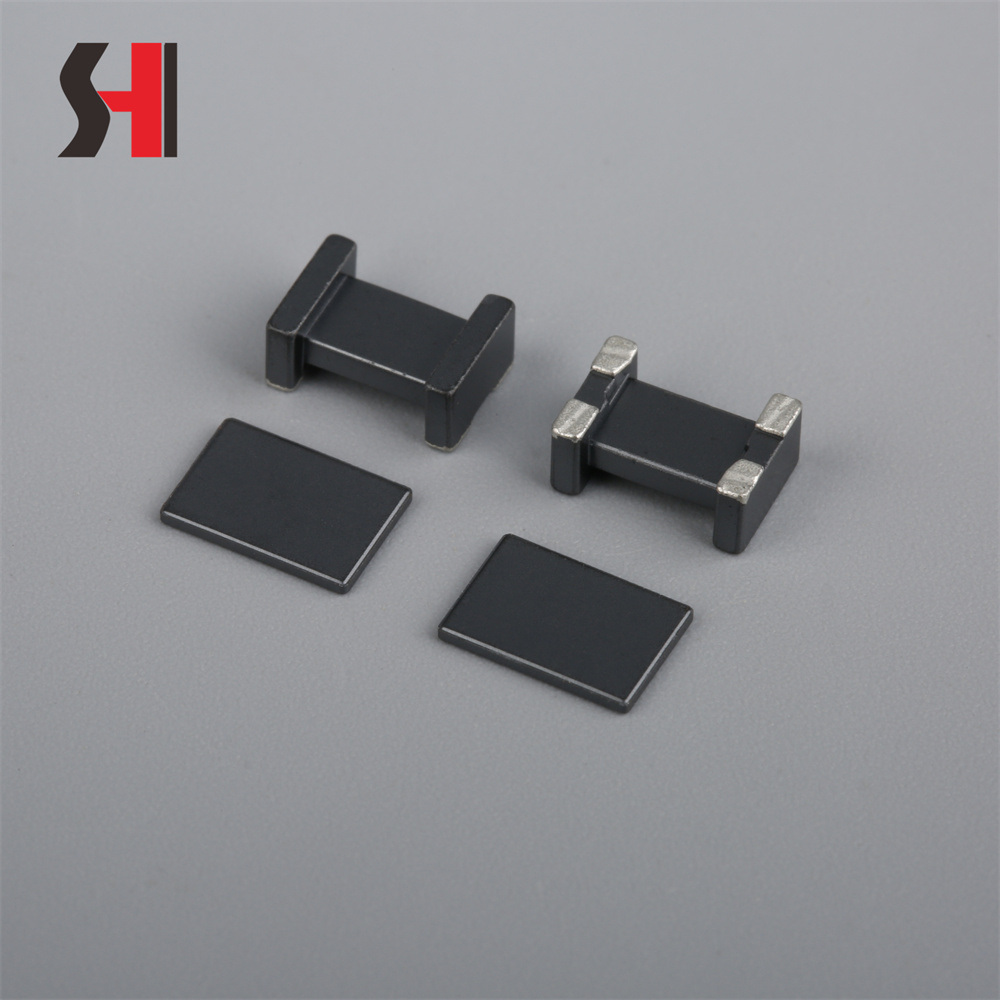

Ультратонкий синфазный дроссель SMD

Этот ультратонкий дроссель для поверхностного монтажа, предназначенный для современной электроники, требующей минимальной высоты и максимальной электромагнитной совместимости, служит высокоэффективным синфазным дросселем . Благодаря чрезвычайно низкому профилю (всего 0,50 мм в высоту) и максимальной высоте установки 1,4 мм он идеально подходит для тонких устройств, таких как смартфоны, планшеты, ультрабуки и носимые устройства, где внутреннее пространство имеет большое значение. Несмотря на свои компактные размеры (6,50 мм × 4,50 мм), компонент обеспечивает надежную фильтрацию шума благодаря своей конструкции с двойной катушкой с использованием провода 2UEW-φ0,035, намотанного в точной конфигурации 1P×9TS.

Подобные индукторы играют решающую роль в подавлении нежелательных синфазных токов, которые могут вызвать электромагнитные помехи (EMI) в высокоскоростных цифровых интерфейсах. Эта конкретная модель имеет сопротивление 600 Ом и частоту собственного резонанса 100 МГц, что делает ее очень эффективной для ослабления высокочастотного шума в USB, HDMI, Ethernet и других линиях дифференциальных сигналов. Магнитный сердечник изготовлен из ферритового материала H20C, известного своей стабильной проницаемостью и стабильными характеристиками в широком диапазоне рабочих температур от -40 ℃ до +85 ℃.

Являясь частью более широкой категории электронных компонентов , этот индуктор для поверхностного монтажа предназначен для автоматизированной сборки и стандартных процессов пайки оплавлением. Его инкапсуляция SOP обеспечивает механическую долговечность, сохраняя при этом электрическую надежность при термических нагрузках. Допуск по толщине 1,2±0,20 мм гарантирует постоянную высоту зазора, снижая такие риски, как образование надгробий или плохое смачивание припоя во время массового производства.

Распространенной проблемой при проектировании печатных плат является прохождение строгих испытаний на соответствие ЭМС; установка надежного синфазного дросселя, подобного этому, значительно снижает кондуктивные и излучаемые помехи без искажения предполагаемых дифференциальных сигналов. Погрешность сопротивления ±20% отражает практические производственные допуски, подходящие для приложений среднего и большого объема, где экономическая эффективность и функциональная стабильность сбалансированы.

При реализации этого компонента в схемах инженеры должны размещать его как можно ближе к портам ввода-вывода или источникам шума, использовать симметричную трассировку для обеих обмоток и избегать прокладки сильноточных путей внизу, чтобы минимизировать магнитную связь. Его низкопрофильный дизайн не снижает производительность — вместо этого он позволяет создавать более изящные форм-факторы продукта, сохраняя при этом целостность сигнала и соответствие нормативным требованиям. Для проектировщиков, работающих над компактными сетями подачи электроэнергии или высокоскоростными модулями связи, этот дроссель предлагает надежное решение среди основных электронных компонентов для контроля электромагнитных помех.
