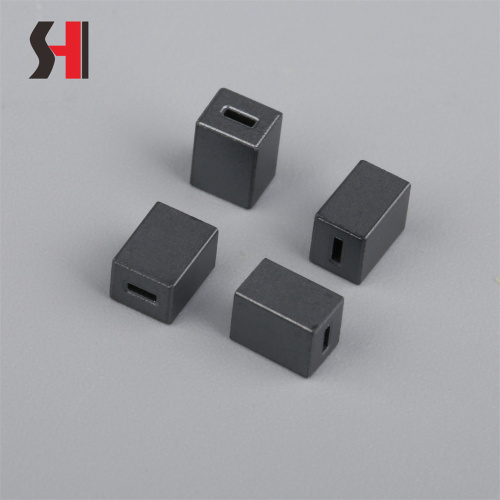

Двухимпедансный синфазный дроссель

Этот дроссель для поверхностного монтажа, разработанный для улучшенного подавления электромагнитных помех (EMI) в электронике со смешанными сигналами и силовой электронике, работает как высокоэффективный синфазный дроссель с двойным номинальным сопротивлением 22 Ом и 53 Ом (±30%), что обеспечивает гибкое развертывание в нескольких частотных диапазонах в одном компактном корпусе. Имея размеры всего 3,05 × 2,55 × 4,05 мм и максимальную высоту установки 4,4 мм, он обеспечивает эффективное шумоподавление, не занимая лишнего места на плате, что делает его идеальным для таких приложений, как системы подачи питания USB-C, промышленные интерфейсы связи, медицинские устройства мониторинга, автомобильные сети CAN/LIN и компактные адаптеры переменного и постоянного тока, где размер и соответствие требованиям ЭМС имеют решающее значение.

В отличие от стандартных индукторов накопления энергии, используемых в преобразователях постоянного тока, этот компонент специально разработан для блокировки высокочастотных синфазных токов, позволяя при этом проходить дифференциальным сигналам или мощности с минимальными вносимыми потерями. В его уникальной конструкции используются обмотки из медного листа прецизионной формы, а не традиционный круглый провод, что позволяет снизить паразитное сопротивление, улучшить выдержку тока и улучшить теплопроводность. В сочетании с ферритовым магнитным сердечником H80D, известным своей высокой проницаемостью и стабильной работой в диапазоне от -40 ℃ до +85 ℃, дроссель сохраняет стабильные характеристики импеданса даже при различных тепловых и электрических нагрузках.

Устройство демонстрирует две различные частоты собственного резонанса — 25 кГц и 100 кГц — что соответствует его конструкции с двойным импедансом, что позволяет ему эффективно подавлять шум в более широком спектре по сравнению с альтернативами с одним импедансом. Это делает его особенно ценным в архитектурах многокаскадных фильтров, где низкочастотный шум переключения (например, от каскадов PFC) и высокочастотные цифровые гармоники должны подавляться одновременно. Компонент, заключенный в прочный корпус SOP (Small Outline Package), поддерживает автоматическую сборку SMT и выдерживает стандартные профили оплавления, обеспечивая высокую производительность производства и долгосрочную механическую надежность.

Контролируемый допуск по толщине в 4,2 ± 0,20 мм обеспечивает равномерную высоту зазора при размещении печатной платы, сводя к минимуму такие риски, как наклон, плохое смачивание припоя или микротрещины, вызванные напряжением, — распространенные проблемы в более высоких пассивных электронных компонентах . Хотя этот синфазный дроссель не предназначен для хранения больших объемов энергии, например силовых индукторов, он играет решающую роль в целостности сигнала и соблюдении нормативных требований, уменьшая как кондуктивные, так и излучаемые излучения, которые в противном случае могли бы привести к сбоям в испытаниях FCC, CE или CISPR.

Проектировщики часто сталкиваются с проблемой электромагнитных помех в плотных схемах, где контуры заземления, перекрестные помехи и переходные процессы при переключении ухудшают производительность; интеграция этого дросселя с двойным импедансом рядом с портами ввода-вывода или на границе между шумными и чувствительными блоками схемы может значительно повысить надежность системы. Лучшие методы компоновки включают использование коротких симметричных дорожек для обеих линий, исключение переходных отверстий между дросселем и защищенными микросхемами и размещение заземляющих переходных отверстий рядом с обратным путем компонента, чтобы минимизировать площадь контура.

Среди основных пассивных электронных компонентов этот индуктор устраняет разрыв между экономичной фильтрацией и высокоэффективным контролем электромагнитных помех. Использование материала сердечника H80D обеспечивает низкие потери в сердечнике и минимальное насыщение при типичных условиях синфазного напряжения, а обмотка из медного листа повышает устойчивость к термоциклированию, что часто является проблемой в автомобильной и промышленной среде. В отличие от обычных индукторов , которые могут обеспечивать только узкополосную фильтрацию, это устройство обеспечивает адаптивное поведение импеданса, подходящее для современных гибридных систем, сочетающих аналоговое измерение, цифровую обработку и импульсное преобразование мощности.

Таким образом, в то время как традиционный силовой дроссель ориентирован на эффективность передачи энергии, этот синфазный дроссель отдает приоритет подавлению шума на нескольких частотах без ущерба для технологичности или занимаемой площади. Для инженерных групп, разрабатывающих компактные, совместимые и надежные электронные системы — от потребительских носимых устройств до оборудования для автоматизации производства — этот компонент представляет собой стратегическую инвестицию в электромагнитную совместимость и долгосрочную производительность в условиях развивающейся среды высокоинтегральных электронных компонентов .
