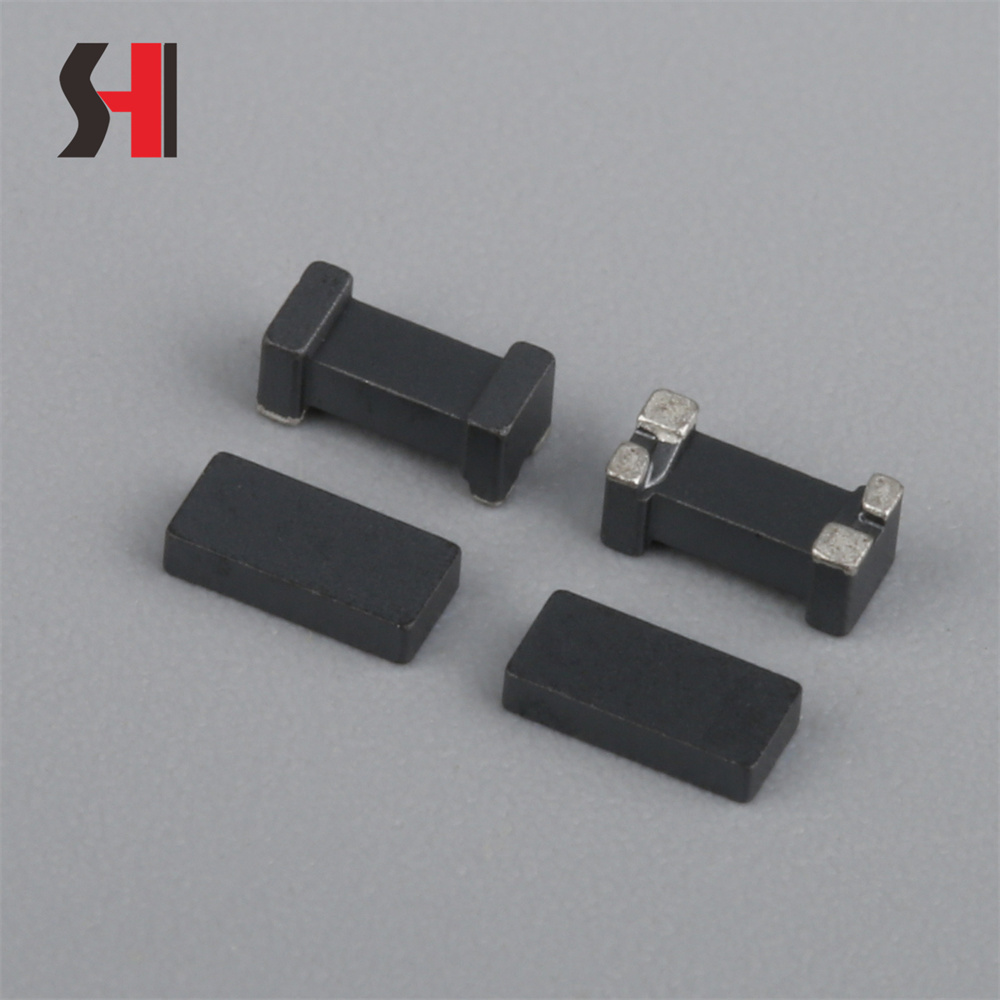

Силовой индуктор SMT с высокой насыщенностью 60 мкГн

Оптимизированный для компактных систем подачи питания, этот дроссель для поверхностного монтажа обеспечивает минимальную индуктивность 60 мкГн в последовательной конфигурации, поддерживая ток насыщения 240 мА и постоянный номинальный ток 200 мА, что делает его хорошо подходящим для регуляторов точки нагрузки, носимой электроники, мобильных зарядных устройств, периферийных узлов IoT и других приложений с ограниченным пространством, где важны как эффективность, так и занимаемая площадь. Имея размеры всего 3,38 мм × 1,58 мм × 0,70 мм и максимальную высоту установки 2,2 мм, он обеспечивает надежную работу в сверхнизкопрофильном корпусе, который соответствует современным тенденциям к более тонким и легким потребительским и промышленным устройствам.

В отличие от синфазных дросселей подавления электромагнитных помех или высокочастотных радиочастотных индукторов , этот компонент разработан специально для хранения энергии и фильтрации пульсаций тока в импульсных источниках питания (SMPS) низкой и средней частоты. Собственная резонансная частота 100 кГц при напряжении 0,1 В подтверждает ориентацию конструкции на типичные рабочие диапазоны понижающих преобразователей (100 кГц–2 МГц), где стабильная индуктивность при смещении постоянного тока необходима для поддержания регулирования напряжения и минимизации выходного шума. Магнитный сердечник изготовлен из ферритового материала H20C — материала, известного своей сбалансированной проницаемостью, умеренной плотностью потока насыщения и низкими потерями в сердечнике во всем промышленном температурном диапазоне от -40 ℃ до +85 ℃.

Индуктор имеет последовательное сопротивление постоянному току 1,7 Ом (допуск ±20%), что является компромиссом, присущим его миниатюрному размеру и высокому значению индуктивности. Хотя это сопротивление ограничивает приложения со сверхвысоким КПД, оно остается приемлемым для этапов преобразования малой мощности, где рассеивание тепла можно контролировать за счет правильной заливки медью в печатной плате. Проектировщикам следует учитывать этот DCR при расчете общих потерь мощности и эффективности, особенно в системах с батарейным питанием, где на счету каждый милливатт. Несмотря на свои небольшие размеры, компонент сохраняет механическую целостность благодаря прочной герметизации SOP (Small Outline Package), которая защищает внутренние обмотки во время автоматизированных процессов захвата и пайки оплавлением.

Контролируемый допуск по толщине в 2,0 ± 0,20 мм обеспечивает постоянную высоту зазоров по всей плате, уменьшая дефекты сборки, такие как образование надгробий или плохое смачивание — распространенные проблемы с миниатюрными пассивными электронными компонентами . Указанный «допуск: 290 пФ», вероятно, относится к межобмоточной или паразитной емкости, критическому параметру, влияющему на саморезонанс и высокочастотное поведение; инженеры, проектирующие вблизи резонансного предела 100 кГц, должны моделировать эту емкость, чтобы избежать неожиданных фазовых сдвигов или пиков усиления в контурах управления.

Этот дроссель не предназначен для фильтрации синфазных помех (эта роль принадлежит специализированным синфазным дросселям ), а вместо этого служит основополагающим элементом в однофазных понижающих или повышающих топологиях, требующих надежного хранения энергии в минимальном пространстве. Распространенные ошибки проектирования, такие как насыщение дросселя при переходных нагрузках, слышимый вой катушки или тепловой дрейф, устраняются за счет использования стабильного материала H20C и точной геометрии обмотки, хотя соблюдение правил компоновки по-прежнему имеет важное значение: держите цепи питания короткими и широкими, избегайте размещения чувствительных аналоговых схем непосредственно под компонентом и обеспечьте адекватные пути возврата заземления для минимизации магнитной связи.

Среди более широкой категории пассивных электронных компонентов этот дроссель 60 мкГн заполняет пробел между сверхминиатюрными сигнальными катушками и громоздкими силовыми дросселями. Это позволяет разработчикам добиться функционального преобразования энергии в носимых устройствах, интеллектуальных датчиках и компактных промышленных модулях, не прибегая к более крупным и дорогостоящим альтернативам. Хотя ему не хватает текущей мощности мощных катушек индуктивности с барабанным сердечником, его сочетание запаса насыщения 240 мА, номинального тока 200 мА и высоты менее 2,2 мм обеспечивает практический баланс для приложений среднего класса.

Подводя итог, этот компонент иллюстрирует продолжающуюся эволюцию магнитных устройств для поверхностного монтажа: обеспечение значимых электрических характеристик в условиях экстремальных пространственных ограничений. Он дополняет другие важные электронные компоненты, такие как МОП-транзисторы, диоды и управляющие микросхемы, образуя эффективные и надежные силовые цепи в электронике нового поколения. Для инженерных групп, отдающих приоритет миниатюризации без ущерба для базовой целостности питания, этот низкопрофильный дроссель с высоким насыщением представляет собой стратегический выбор, отличающийся как от индукторов общего назначения, так и от специализированных синфазных дросселей, адаптированный к реалиям проектирования современных компактных систем.
