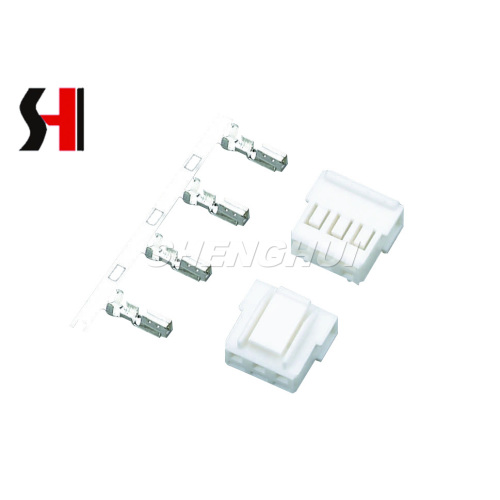

Компактная плата соединение электрическое разъем

Электрический разъем Compact Poard Connection предназначен для надежной и эффективной электрической интеграции, предлагая надежное решение для современных электронных сборок. В качестве высококачественного провода для разъем для борта он обеспечивает безопасное прекращение между проводами и печатными платами, что делает его подходящим как для потребительской электроники, так и для промышленных устройств. Его компактная структура оптимизирована для приложений, которые требуют долговечности, производительности и точного электрического контакта.

Одним из ключевых преимуществ этого разъема является его способность обрабатывать до 7.0A AC/ток AC/DC при AC/DC 250 В, обеспечивая постоянную проводимость в разных средах. Использование материала Nylon66 UL 94 V-0 усиливает пламенную сопротивление и механическую стабильность, позволяя разъему безопасно работать в требовательных условиях. Он также поддерживает широкий диапазон температуры от -25 до +85 ℃, обеспечивая долгосрочную надежность как в стандартных, так и в сложных условиях.

В качестве разъема провода печатной платы этот продукт обладает превосходными электрическими характеристиками с сопротивлением контактов ≤15 мОм и сопротивлением изоляции ≥1000 мОм, минимизирующим потерю энергии и предотвращая утечку тока. Его выдержанный рейтинг напряжения 1500 В АС в минуту еще больше повышает безопасность и надежность в критических применениях. При поддержке от 2 до 12 полюсов и совместимости с проводами AWG #24 до #18, он предлагает гибкость проектирования для удовлетворения разнообразных схем.

Этот разъем на уровне платы особенно подходит для использования в бытовых приборах, автомобильной электронике, коммуникационном оборудовании и системах управления промышленностью. Его надежный механизм блокировки обеспечивает стабильное спаривание, снижая риск разъединения при вибрации или механическом напряжении. Кроме того, его удобный дизайн упрощает установку при сохранении сильного удержания и точного выравнивания на ПХБ.

Технические характеристики:

• Полюсы: от 2 до 12 пенсов

• Текущий рейтинг: 7.0A AC/DC

• Рейтинг напряжения: 250 В переменного тока/постоянного тока

• Диапазон температуры: от -25 до +85 ℃

• Сопротивление контакта: ≤ 15 МОм

• Сопротивление изоляции: ≥ 1000 мОм

• Выдерживая напряжение: 1500 В переменного тока/минута

• Применимый провод: AWG #24 до #18

• Материал: Housing-Nylon66 UL 94 V-0

Общие вопросы:
В: Может ли он обрабатывать высокие вибрационные среды?
A: Да, его безопасная конструкция блокировки сводит к минимуму ослабление вибрации.

В: Подходит ли это для автомобильных приложений?
A: Абсолютно. Его высокий ток и сильная изоляция делают его идеальным для автомобильного использования.

В: Какая толщина печатной платы поддерживается?
A: Он оптимизирован для стандартных конфигураций PCB и обеспечивает выравнивание фирмы во время монтажа.
