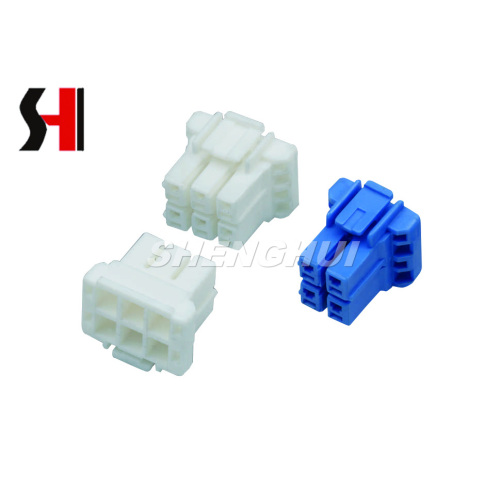

Прочный двойной ряд провода для разъема до борта

Провод с двумя рядами к плате спроектирован для надежной передачи питания и сигнала в требующих электронных системах. Благодаря своей надежной конструкции этот разъем обеспечивает безопасный интерфейс между кабелями и печатными платами, обеспечивая стабильную производительность даже при сложных условиях эксплуатации.

Особенности продукта:
Этот разъем разработан с двойной структурой, которая обеспечивает более высокую плотность штифтов и эффективное использование пространства печатной платы. Его корпус производится из Nylon66 UL 94 V-0, предлагая превосходные пламени-ретаративные свойства и долговечность. Разъем Wire to Board имеет оптимизированную контактную конструкцию, чтобы минимизировать сопротивление контактов и обеспечить стабильный поток тока, что делает его идеальным выбором для высокопроизводительных электронных сборок.

Технические характеристики:

• Полюсы: 2p / 3p / 4p / 6p

• Текущий рейтинг: 10A AC/DC

• Рейтинг напряжения: 300 В переменного тока/DC

• Диапазон температуры: от -30 до +105 ℃

• Сопротивление контакта: ≤ 20 МОм

• Сопротивление изоляции: ≥ 1000 мОм

• Выдерживая напряжение: 500 В переменного тока/минута

• Применимый провод: AWG #24 до #16

• Применимая толщина печатных плат: 1,6 мм

• Материал: корпус-Nylon66 UL 94 V-0

Диапазон приложений:
Разъем с двумя рядами к плате широко используется в потребительской электронике, промышленном оборудовании, автомобильных системах и устройствах связи. Его совместимость с широким диапазоном проволочных датчиков делает его универсальным разъемом проволочной платы для печати для различных потребностей сборки. В качестве разъема уровня платы он обеспечивает интерфейс фирмы, который поддерживает надежную передачу сигнала и мощности в различных приложениях, от компактных портативных устройств до крупномасштабного оборудования.

Часто задаваемые вопросы:

• Какие проволочные датчики поддерживаются?
  Он совместим с проводами AWG #24 до #16.

• Подходит ли этот разъем для высокотемпературных сред?
  Да, он действует эффективно при температурах в диапазоне от -30 до +105 ℃.

• Можно ли использовать его для подключений сигнала и питания?
  Абсолютно. Конструкция поддерживает до 10А AC/DC, что делает его подходящим как для подачи питания, так и для передачи сигнала.

• На каких досках это можно установить?
  Он специально разработан для толщины печатной платы 1,6 мм, обеспечивая безопасную и стабильную посадку.

Провод с двумя рядами для платы предлагает баланс прочности, безопасности и производительности, что делает его надежным решением для инженеров, ищущих надежные решения для подключения.
